Калькулятор резисторов
Расчет эквивалентного сопротивления смешанных (последовательных и параллельных) цепей с визуализацией схемы
Знаков:
Вставка:
Эквивалентное сопротивление цепи (Rэкв):
--
Ом
Альтернативные единицы
--
кОм / МОм / мОм
Ближайший номинал ряда E24
--
стандартный номинал (5%)
Электрическая проводимость (G)
--
1 / Rэкв (Сименс)
Ток и мощность при U = 12 В
--
по закону Джоуля-Ленца
Принципиальная схема соединений (ГОСТ):
Пошаговый ход решения цепи (0)
↓
Справочник правил соединения резисторов
1. Последовательное соединение
Общее сопротивление равно сумме всех элементов: Rэкв = R₁ + R₂ + ...
Пример: s(3, 10, 5) → 18 Ом

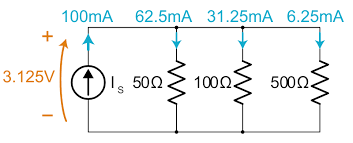

2. Параллельное соединение
Складываются проводимости: 1/Rэкв = 1/R₁ + 1/R₂ + ...
Пример: p(50, 100, 500) → 31.25 Ом
3. Смешанное соединение
Используйте вложенные скобки: s(...) и p(...) или + и ||.
Пример: s(110, p(220, 180)) → 209 Ом
